國內外先行的高效過濾器檢漏檢測方法介紹
包含：鈉焰法、油霧法、DOP 法、粒子計數法、熒光法。
2.2.1鈉焰法
該方法在1969年起源于英國，歐洲部分國家于20世紀70~90年代實行。目前在我國仍在使用，它的實驗塵源為單分散相氣化鈉鹽霧。鈉焰法是根據鈉原子被氫氣火焰激發后發出波長為589nm的特征光，光的強度與氣溶膠質量濃度成比例的原理，通過檢測被測過濾器前后光強度的比值來計算過濾器效率。鹽水在壓縮空氣的攪動下飛濺，經干燥形成微小鹽霧并進入風道。在過濾器前后分別采樣， 含鹽霧氣樣使氫氣火焰的顏色變藍、亮度增加。以火焰的亮度來判斷空氣的鹽霧濃度，并以此確定過濾器對鹽霧的過濾效率，主要儀器為光度計國家標準規定的鹽霧顆粒平均直徑為0.4μm,但對國內現有裝置的實測結果為0.5μm。歐洲對實際實驗鹽霧顆粒中徑的測量結果為該方法的相關標準有：英國BS3928-1969,歐洲Eurovent 4/4,中國GB6165-85。
鈉焰法只能檢測過濾效率小于5個9的過濾器，并且不同的鈉焰臺對同一系列過濾器的檢測表明鈉焰臺的效率測試結果往往相差偏大，另外鈉焰法測試會對過濾器造成鈉污染，用此方法進行過測試的被測卨效過濾器在電子行業中的應用有很大限制。隨著掃描法的普及，歐洲己經不再使用鈉焰法，國內有關部門正在修訂原有的國家標準。
2.2.2油霧法
該方法起源于德國，中國和前蘇聯也實行。塵源為油霧。以過濾器前后氣樣的濁度差別來判斷過濾器對油霧顆粒的過濾效率。德國規定使用石蠟油，油霧粒徑為0.3-0.5μm國內標準規定油霧平均重量直徑為0.28-0.34μm,對油的種類未做具體規定。該方法在徳國已經成為歷史，在國內也只有部分生產濾材的廠家在測量過濾材料時使用。相關的標準有：中國GB6165-85,德國DIN24184-1990。
2.2 3 DOP 法

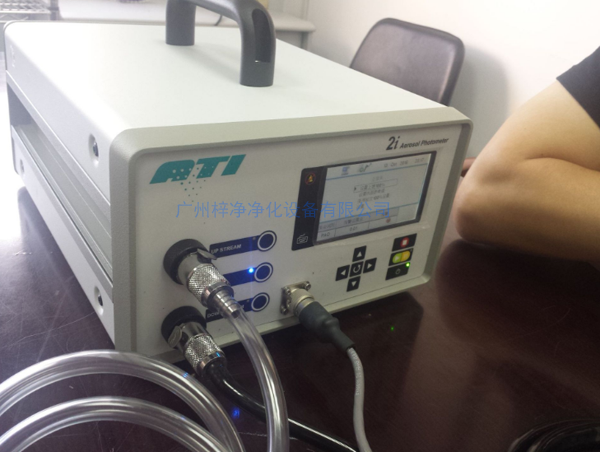

該方法曾經是國際上測量高效過濾器最常用的方法，于1956年起源于美國， 曾被許多國家釆用，但在中國國家標準中未被采用。它的實驗塵源為0.3μm單分散相鄰苯二甲酸—辛酯（DOP)液滴，也稱為“熱DOP”。將DOP液體加熱成 蒸汽，蒸汽在特定的條件下冷凝成微小液滴，去掉過大和過小的液滴后留下0.3μm左右的顆粒，進入風道。測量過濾器前后氣樣的濁度，并由此判斷過濾器 對0.3μm粉塵的過濾效率。測量儀器主要是光散射式光度計（photometer)。與此對應的‘‘冷DOP”是指Laskin噴嘴（用壓縮空氣在液體中鼓氣泡，飛濺產生霧態人工塵）產生的多分散項DOP粉塵，在對過濾器進行掃描測試時，人們經常使用冷DOP。相關標準有：MIL-STD-282-1956。
早期，人們認為過濾器對0.3μm的粉塵最難過濾，因此規定使用0.3μm粉塵測量高效過濾器。DOP中含苯環，人們懷疑它致癌，因此許多實驗室改用性能類似但不合苯環的替代物，如DOS。
2.2.4粒子計數法

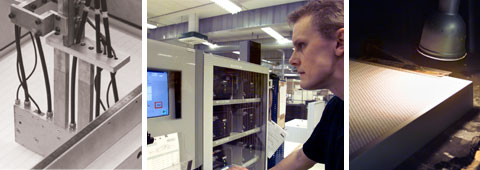

該方法在歐洲通用，美國超高效過濾器測試也采用比較類似的方法。是目前國際上的主流測試方法。塵源為多分散相液滴，或確定粒徑的固體粉塵。有時， 過濾器廠商要按照用戶的特殊要求，使用大氣粉塵或其他特定粉塵。若測試中使用的是凝結核計數器，就必須使用粒徑已知的單分散相實驗粉塵。主要測量儀器為大流量激光粒子計數器或凝結核計數器（CNC）。用計數器對過濾器的整個出風面進行掃描檢驗，計數器給出毎點的粉塵的個數，還可以比較各點的局部效率》 歐洲的經驗表明，對于高效空氣過濾器，最易穿透的粉塵粒徑在0.1μm~0.25μm 之間的某一點，先確定測試條件最易穿透粉生粒徑，然后連續掃描測量過濾器對該粒徑粉塵的過濾器效果，歐洲將這種方法稱為MPPS法。美國標準規定只測最 0.l~0.2nm區間的顆粒。該方法的相關標準有：歐洲EN1882-1998~2000,美國 IES-RP-CC007.1-1992。
2.2.5熒光法
只有法國使用目前僅限于對部分核工業過濾器的測試。試驗塵源為噴霧器產生的熒光素鈉粉塵。試驗中，首先在過濾器前后采樣，然后用水溶解采樣濾紙上的熒光素鈉，再測景含熒光素鈉水溶液在特定條件下的熒光亮度，這一亮度間接地反映出粉塵的重竜。以過濾器前后樣品的熒光克度差別來判斷過濾器效率發塵裝置產生的粉塵粒徑的計數乎均值為0.08μm粒徑的體積平均值為0.15μm。
本文出處：基于歐洲1822標準的高效空氣過濾器全效率測試臺及掃描測試臺的研制
